نحوه اتصال کابل شبکه به پچ پنل

نحوه اتصال کابل شبکه به پچ پنل یکی از مهارت‌های پایه و ضروری برای هر تکنسین شبکه و مدیر IT است. چه در پروژه‌های راه‌اندازی شبکه‌های اداری، چه در مراکز داده یا شبکه‌های خانگی حرفه‌ای، کیفیت و دقت در اتصال کابل‌ها به پچ پنل تأثیر مستقیم بر عملکرد شبکه، سرعت انتقال داده و کاهش مشکلات اتصال دارد.
در فروشگاه تخصصی لگراندکو، ما سال‌هاست که به ارائه تجهیزات شبکه با کیفیت بالا، از جمله انواع کابل شبکه، پچ پنل، سوئیچ و سایر لوازم تخصصی مشغولیم. در این مقاله قصد داریم به شما آموزش دهیم چگونه کابل شبکه خود را به پچ پنل متصل کنید، نکات مهم در حین کار، ابزارهای مورد نیاز و استانداردهایی که باید رعایت شود. اگر به دنبال یک راهنمای کاربردی و قدم به قدم هستید، تا انتهای مقاله همراه ما باشید و در صورت نیاز به خرید کابل شبکه و تجهیزات شبکه، کارشناسان لگراندکو آماده ارائه مشاوره تخصصی هستند.

ابزارها و تجهیزات لازم برای اتصال کابل شبکه به پچ پنل

قبل از شروع مراحل اتصال کابل شبکه به پچ پنل، مهم است که تمام ابزارها و تجهیزات استاندارد و با کیفیت را آماده داشته باشید. استفاده از ابزار مناسب، علاوه بر افزایش سرعت کار، احتمال بروز خطا و آسیب به کابل‌ها یا پچ پنل را به حداقل می‌رساند و کیفیت اتصال را تضمین می‌کند. در ادامه مهم‌ترین تجهیزات مورد نیاز را معرفی و توضیح می‌دهیم:

1. کابل شبکه با کیفیت

انتخاب کابل شبکه مناسب، پایه و اساس یک اتصال پایدار است. بسته به نیاز شبکه، می‌توانید از کابل‌های Cat5e، Cat6 یا Cat6a استفاده کنید. کابل‌های با کیفیت بالا تضمین می‌کنند که سرعت انتقال داده و ثبات شبکه حفظ شود و تداخل یا افت سیگنال به حداقل برسد.

2. پچ پنل مناسب

پچ پنل، نقطه اتصال تمام کابل‌های شبکه است و باید با نیاز پروژه همخوانی داشته باشد. پچ پنل‌ها معمولاً در سایزهای 24 پورت، 48 پورت یا بیشتر ارائه می‌شوند. انتخاب پچ پنل با کیفیت و مناسب، علاوه بر نظم‌بخشی به کابل‌ها، باعث می‌شود مراحل اتصال راحت‌تر و حرفه‌ای‌تر انجام گردد.

3. ابزار پانچ یا پانچ پنل (Punch Down Tool)

ابزار پانچ، وسیله‌ای کلیدی برای اتصال هر کابل به ماژول‌های پچ پنل است. با استفاده از این ابزار، سیم‌ها با فشار مناسب در محل خود ثابت می‌شوند و اتصال ایمن و استاندارد برقرار می‌شود. پانچ صحیح از قطع یا شل شدن سیم‌ها جلوگیری می‌کند و عمر شبکه را افزایش می‌دهد.

4. کاتر و پوست‌کن کابل (Cable Stripper)

ابزار پوست‌کن کابل، برای آماده‌سازی کابل‌ها قبل از اتصال استفاده می‌شود. با کمک این ابزار می‌توان روکش خارجی کابل را بدون آسیب به رشته‌های داخلی جدا کرد. داشتن کاتر و پوست‌کن مناسب باعث می‌شود اتصال دقیق و تمیزی داشته باشید و از خطاهای احتمالی در اتصال جلوگیری شود.

5. تستر کابل شبکه

تستر کابل شبکه، برای بررسی صحت اتصال و عملکرد شبکه بعد از نصب استفاده می‌شود. با استفاده از این ابزار می‌توانید مطمئن شوید که تمامی کابل‌ها به درستی متصل شده‌اند و هیچ قطعی، تداخل یا مشکل سیگنالی در شبکه وجود ندارد. این مرحله یکی از مهم‌ترین گام‌ها برای تضمین کیفیت و عملکرد شبکه است.

با آماده کردن و استفاده از این ابزارها، مراحل اتصال کابل شبکه به پچ پنل سریع‌تر، دقیق‌تر و بدون مشکل انجام می‌شود و کیفیت شبکه شما به شکل قابل توجهی افزایش می‌یابد.

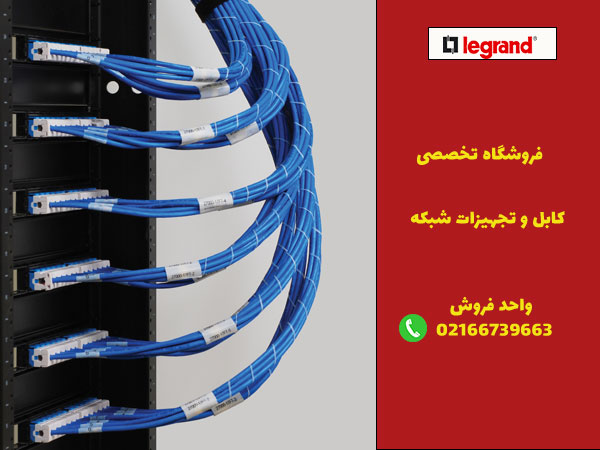

استانداردها و رنگ‌بندی کابل شبکه

یکی از نکات کلیدی در اتصال کابل شبکه به پچ پنل، رعایت استاندارد رنگ‌بندی سیم‌ها است. رعایت این استانداردها تضمین می‌کند که شبکه شما بدون اختلال، با سرعت و ثبات بالا کار کند و از بروز مشکلات ناشی از اتصال نادرست جلوگیری شود. دو استاندارد رایج در کابل‌کشی شبکه وجود دارد: T568A و T568B. انتخاب استاندارد مناسب بستگی به نوع پروژه و نیاز شبکه دارد:

T568A: معمولاً در شبکه‌های خانگی و پروژه‌های قدیمی‌تر استفاده می‌شود و سازگاری بالایی با تجهیزات خانگی دارد.

T568B: استاندارد متداول در شبکه‌های تجاری و اداری مدرن است و در اکثر پروژه‌های سازمانی و دیتاسنترها به کار می‌رود.

نکته کلیدی این است که در هر دو سر کابل، استاندارد رنگ‌بندی یکسان رعایت شود تا از ایجاد اتصال کراس اوور یا اختلال در شبکه جلوگیری شود و عملکرد شبکه با ثبات و بدون قطعی باشد.

نحوه اتصال کابل شبکه به پچ پنل

بخش عملی و کلیدی هر پروژه شبکه، نحوه اتصال کابل شبکه به پچ پنل است. این فرآیند، اگرچه ساده به نظر می‌رسد، اما نیاز به دقت بالا و رعایت استانداردها دارد تا شبکه پایدار و با کیفیتی داشته باشید. در ادامه مراحل اتصال کابل شبکه به پچ پنل را به‌ صورت گام به گام بررسی می‌کنیم:

1. آماده‌سازی کابل شبکه

اولین گام در اتصال کابل شبکه به پچ پنل، آماده‌سازی کابل است. با استفاده از ابزار پوست‌کن کابل، حدود ۲ سانتی‌متر از روکش خارجی کابل را به‌دقت جدا کنید تا سیم‌های داخلی قابل مشاهده شوند. دقت کنید که رشته‌های سیم آسیب نبینند، زیرا هرگونه آسیب به سیم‌ها می‌تواند باعث قطعی یا کاهش کیفیت سیگنال شبکه شود.

2. جداسازی سیم‌ها و چیدمان مطابق استاندارد

پس از آماده‌سازی کابل، سیم‌ها را طبق استاندارد رنگ‌بندی T568A یا T568B مرتب کنید. هر رشته را از نظر طول تنظیم کنید تا هنگام اتصال به پچ پنل، سیم‌ها کاملاً محکم و بدون شل شدگی قرار گیرند. رعایت این مرحله اهمیت زیادی دارد، زیرا ترتیب نادرست سیم‌ها می‌تواند باعث اختلال در شبکه و کاهش سرعت انتقال داده شود.

3. اتصال سیم‌ها با ابزار پانچ (Punch Down Tool)

در این مرحله، هر سیم را در محل مخصوص خود روی پچ پنل قرار دهید. با استفاده از ابزار پانچ، سیم‌ها را با فشار مناسب در جای خود ثابت کنید. این ابزار باعث می‌شود اتصال دقیق و پایدار برقرار شود و از شل شدن یا قطع شدن سیم‌ها در طول زمان جلوگیری می‌کند. پانچ صحیح، پایه‌ای برای یک شبکه حرفه‌ای و ایمن محسوب می‌شود.

4. بررسی اتصال و تست با تستر کابل شبکه

پس از اتصال تمام کابل‌ها، از تستر کابل شبکه استفاده کنید تا از صحت عملکرد هر پورت و اتصال اطمینان حاصل کنید. تستر کابل شبکه، قطعی، اتصال نادرست یا تداخل سیگنال را نشان می‌دهد و به شما کمک می‌کند قبل از راه‌اندازی شبکه، مشکلات احتمالی را شناسایی و اصلاح کنید. این مرحله یکی از مهم‌ترین بخش‌های فرآیند اتصال کابل شبکه به پچ پنل است و باعث جلوگیری از اختلالات شبکه در آینده می‌شود.

با رعایت دقیق این مراحل، کابل شبکه شما به‌ صورت استاندارد و ایمن به پچ پنل متصل می‌شود و شبکه‌ای با عملکرد پایدار و کیفیت بالا خواهید داشت. رعایت استانداردها، استفاده از ابزار مناسب و تست نهایی، تضمین می‌کند که شبکه شما آماده انتقال داده با سرعت و امنیت بالا باشد.

(برای اطلاعات بیشتر حتما سری به مقاله معرفی انواع پچ پنل شبکه از مجله لگراندکو بزنید.)

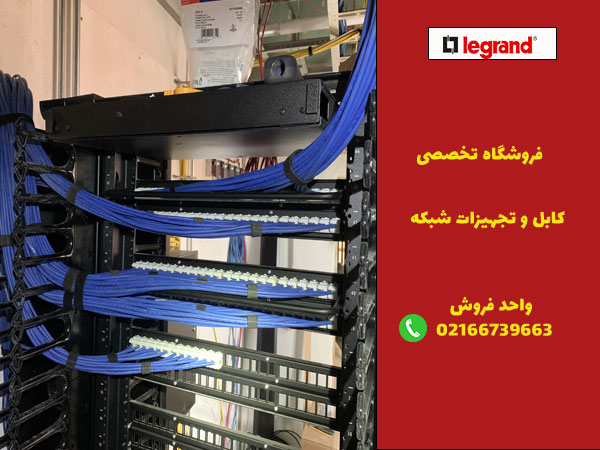

نکات کلیدی در حفظ کیفیت و عملکرد پچ پنل

اتصال صحیح کابل‌ها تنها بخشی از کار است؛ برای حفظ عملکرد شبکه و افزایش طول عمر پچ پنل، نکات زیر را رعایت کنید:

• از خم کردن بیش از حد کابل‌ها در پشت پچ پنل خودداری کنید.
• کابل‌ها را مرتب و با استفاده از بست یا نگهدارنده‌ها نظم دهید.
• از کشش و فشار مستقیم روی کابل‌ها جلوگیری کنید.
• هر چند وقت یک‌بار اتصالات را بررسی و تست عملکرد شبکه را انجام دهید.

با رعایت این نکات، شبکه شما پایدارتر خواهد بود و نیاز به تعمیرات و اصلاحات مکرر کاهش پیدا می‌کند.

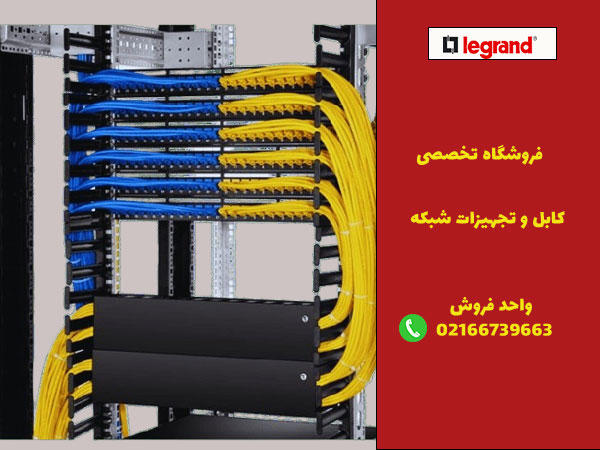

انتخاب تجهیزات شبکه با کیفیت از لگراندکو

برای ایجاد یک شبکه پایدار و حرفه‌ای، کیفیت تجهیزات نقش تعیین‌کننده‌ای دارد. در مجموعه لگراندکو، ما انواع کابل‌های شبکه، پچ پنل و ابزارهای مورد نیاز برای اتصال کابل شبکه به پچ پنل را ارائه می‌دهیم که کاملاً مطابق با استانداردهای بین‌المللی طراحی شده‌اند و از دوام و عملکرد بالایی برخوردارند.
استفاده از تجهیزات با کیفیت بالا باعث می‌شود مراحل نصب و اتصال کابل شبکه ساده‌تر، سریع‌تر و دقیق‌تر انجام شود و شبکه شما در طولانی مدت بدون مشکل و قطعی کار کند. همچنین، انتخاب تجهیزات استاندارد، خطر آسیب به کابل‌ها یا پچ پنل را کاهش می‌دهد و عملکرد شبکه را بهینه نگه می‌دارد.
کارشناسان متخصص لگراندکو همواره آماده‌اند تا شما را در انتخاب مناسب‌ترین کابل شبکه و پچ پنل متناسب با نیاز پروژه‌تان راهنمایی کنند. با بهره‌گیری از تجربه و دانش فنی ما، می‌توانید اطمینان داشته باشید که شبکه شما از همان ابتدا ایمن، منظم و با کیفیت راه‌اندازی خواهد شد. اگر قصد خرید کابل شبکه، پچ پنل یا تجهیزات شبکه دارید، همین حالا با کارشناسان لگراندکو تماس بگیرید و از مشاوره تخصصی رایگان بهره‌مند شوید.

جمع‌بندی

نحوه اتصال کابل شبکه به پچ پنل یک فرآیند کلیدی در راه‌اندازی هر شبکه ایمن و پایدار است. با رعایت استانداردهای رنگ‌بندی، استفاده از ابزار مناسب، رعایت نکات ایمنی و بهره‌گیری از تجهیزات با کیفیت، می‌توانید شبکه‌ای با عملکرد بهینه و بدون اختلال داشته باشید.
در فروشگاه تخصصی لگراندکو، ما همه ابزارها و تجهیزات لازم برای اتصال حرفه‌ای کابل شبکه به پچ پنل را فراهم کرده‌ایم و آماده‌ایم تا با مشاوره تخصصی، شما را در هر مرحله از نصب و راه‌اندازی شبکه همراهی کنیم.

سوالات متداول

کدام استاندارد رنگ‌بندی برای پچ پنل بهتر است؟
هر دو استاندارد T568A و T568B معتبر هستند؛ مهم این است که در هر دو سر کابل یکسان باشند.
آیا می‌توان بدون ابزار پانچ کابل شبکه را به پچ پنل وصل کرد؟
خیر، ابزار پانچ تضمین می‌کند اتصال سیم‌ها محکم و ایمن باشد.
چگونه مطمئن شویم کابل شبکه به درستی وصل شده است؟
با استفاده از تستر کابل شبکه، می‌توان اتصال و عملکرد صحیح پچ پنل را بررسی کرد.
